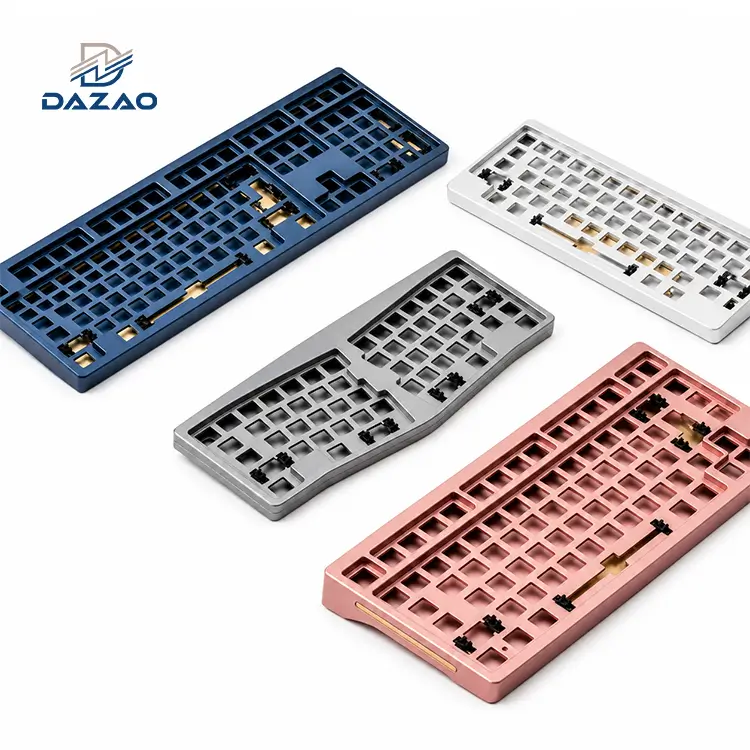

שירותי עיבוד מקלדת מכאנית אלומיניום בעיבוד CNC
כרסום אלומיניום-בדיוק גבוה עבור מארזי שולחן עבודה מכניים תובעניים.
תכונות הנדסיות ליבה:
אפשרויות מארז למקלדת אלומיניום CNC בהתאמה אישית מיחידה אחת.
מארז מקלדת אלומיניום CNC בפרופיל נמוך שטוח עד פחות או שווה ל-0.05 מ"מ.
מארז מקלדת אלומיניום בעיבוד CNC 60 מהיר אב טיפוס.
מארז מקלדת cnc מאלומיניום אנודייז צבע אצווה ΔE פחות או שווה ל-1.2.
מארז מקלדת מכאנית מאלומיניום Billet עם אפס עיוות.
סובלנות הדוק להרכבה בטווח של ±0.02 מ"מ ללא הדבקת מפתח.
יכולות וחומרים לעיבוד מקלדת CNC
מהכנת בילט גולמי ועד להתזת חול-עדין ואילגון כימי מבוקר.
אנו מספקים-דיוק גבוהעיבוד CNC מדויקפתרונות למארזי מקלדת מכניים מאלומיניום ישירות מגושי מתכת מוצקים. שימוש ב-3-צירים, 4-צירים ובמהירות גבוההכרסום CNC 5 ציריםמרכזים, אנו מכינים חומרים AL6061-T6 ו-AL7075-T6 כדי להשיג יציבות מימדית גבוהה. תהליכי הייצור שלנו תומכים בתצורות הכוללות פריסות של 60%, 65%, TKL ופריסות בגודל מלא-, מתאימות לעיצובי תושבת אטמים ומארזים בפרופיל נמוך במיוחד. על ידי שמירה על תקציב סובלנות קפדני של ±0.02 מ"מ לגבי תכונות תואמות, אנו מבטלים הפרעות להרכבה עם לוחות מעגלים, לוחות מתגים ומייצבים.
מארז מקלדת מכנית מפרט טכני וסובלנות
גבולות ממדים מדויקים, דירוגי חומרים ותכונות מבניות למהנדסי פריסה.
|
פָּרָמֶטֶר |
מפרט / יכולת |
|
חומרים עיקריים |
סגסוגת אלומיניום 6061-T6, 7075-T6; פְּלִיז; נחושת (למשקולות משולבות) |
|
ציוד לעיבוד שבבי |
מרכזי כרסום CNC 3-, 4-צירים ו-5 צירים מהירים, מחרטות כרסום |
|
דיוק מידות |
סובלנות קריטית להרכבה: ±0.02 מ"מ; סובלנות כללית: ±0.05 מ"מ |
|
שטוחות פני השטח |
פחות מ-0.05 מ"מ או שווה ל-0.05 מ"מ (בפיקוח קפדני עבור מקרים דקים-בקירות- בפרופיל נמוך) |
|
תקני פריסה |
60%, 65%, 75%, TKL (87), גודל מלא- (104/108), פריסות מפוצלות/ארגונומיות מותאמות אישית |
|
סגנונות הרכבה |
תושבת אטם, תושבת למגש, תושבת עליון, פלטה משולבת, תושבת סנדוויץ' |
|
גימורים משטחים |
התזת חול (120# עד 220# חרוזי זכוכית), אילגון מסוג II/III, חריטה בלייזר |
|
בקרת צבע אנודיזציה |
שונות צבע אצווה-ל-מוגבלת ל-ΔE פחות או שווה ל-1.2 |
|
פורמטי קבצים מקובלים |
STEP, IGS, DXF, DWG, PDF |
|
מינימום הזמנה (MOQ) |
1 חתיכה עבור אבות טיפוס הנדסיים עד 5,000+ חתיכות לייצור המוני |
תיאורי מקרה והנדסת מארז מקלדת ופעולות תיקון
התאמות שורש-מעשיות שפתרו אתגרי ההרכבה והגימור של-עולם האמיתי.
מקרה מבחן 1: פתרון יישור לוחות וקשירת מקשים בשישים אחוזים של מקלדת
לקוח מחוץ לחוף חווה שיעור כשל של 30% במהלך ההרכבה הסופית של-מימון הפריסה של 60% מהמקרים. למרות שהמארז תאם לממדים נומינליים של השרטוט, ערימת הסובלנות-למעלה עם לוחות ולוחיות- של צד שלישי גרמה לקיזוז יישור במרווחי כיסוי המקשים, מה שגרם למתגים להיצמד או לשבת בצורה לא אחידה.
עיבוד ראשי הרכבה בודדים ללא חישוב מצב החומר המקסימלי (MMC) של לוחות התאמה הוביל להצטברות סובלנות. שינויים קלים בפיני המיקום אילצו את ה-PCB להתכופף כאשר הוא הידוק.
פיתחנו מטריצת תקציב סובלנות מרובת-חלקים. כעת, אנו מנתחים את שרטוטי ה-PCB והלוחות המתואמים של הלקוח כדי לקזז סובלנות בתכנות ה-CAM שלנו. בנוסף, מחלקת ה-QA שלנו מבצעת בדיקות הרכבה פיזיות בקנה מידה מלא- באמצעות PCB, מתגים ומייצבים פונקציונליים לפני משלוח מנות ייצור, מה שמעלה את שיעורי מעבר ההרכבה הסופית ל-99%.
מקרה מבחן 2: ניהול עקביות צבע וסימני מגע בחלל אפור אנודיזציה
בעלים של מותג-דחה חבילה של מארזי מקלדת מכניים בצבע אפור חלל עקב שינויי צבע חזותיים חמורים בין ריצות ייצור וסימני מתלה גלויים בקווי השיפוע החיצוניים.
עיבוד חלקים במיכלים כימיים נפרדים עם צפיפות זרם וטמפרטורה משתנים גרם לשינויים בעובי האנודיזציה. מיקומי מתלה לא מתאימים כפו פיני מגע כנגד קצוות קוסמטיים גלויים.
תקנינו פרוטוקול בקרת אנודיזציה-קוסמטי. כל עמדות המתלה מועברות לחורי ברגים פנימיים, ומשאירים משטחים קוסמטיים לא מסומנים. אנו מעבדים ריצות נפח באמבט כימי יחיד תחת זרם וטמפרטורה מיוצבים כדי להגביל את שונות הצבע ל-ΔE פחות או שווה ל-1.2. פרמטרים של התזת חול (מרחק זרבובית, גרגירי מדיה ולחץ אוויר) נעולים כדי להבטיח גימור מט אחיד.
מקרה מבחן 3: בקרת עיוות חומר במארזים בעלי פרופיל נמוך עם קירות דקים
לקוח חווה עיוות על מארז בפרופיל- נמוך עם עובי דופן תחתון של 1.5 מ"מ. לאחר העיבוד, מתחי החומר הפנימיים גרמו לבסיס המקלדת להתכופף כלפי מעלה ב-0.4 מ"מ, מה שגרם למקלדת להתנדנד על משטחים שטוחים.
כרסום נפחי כיסים פנימיים גדולים מבלוק בילט מוצק שיחרר מתח שיורי משמעותי בתוך מלאי ה-AL6061-הקר המגולגל-T6. עיבוד רגיל במעבר יחיד עיקם את החלק התחתון הדק.
ביצענו אופטימיזציה של נתיב הכלים שלנו כדי להשתמש בחיתוכי חיספוס רדודים לסירוגין-(מקסימום 0.5 מ"מ). הכנסנו שלב של חישול תרמי -נמוך בטמפרטורה-הקלה בין חישול ומעברי גימור דיוק סופיים. לוחות הידוק מכניים מסורתיים הוחלפו במחבטות ואקום כדי למנוע מתח הידוק. השטיחות הכוללת נשמרת כעת באופן עקבי על פחות או שווה ל-0.05 מ"מ.
תקני בדיקה מטרולוגית ופרוטוקולי בקרת איכות
מאומת באמצעות מטרולוגיה קפדנית של קואורדינטות, שלבי הפגת-לחצים וביקורת קולורימטריה.
המתקן שלנו פועל תחת מערכת ניהול איכות מאושרת ISO 9001 כדי לאכוף אחידות ממדית ואסתטית:
· אימות חומר נכנס:כל אצווה בילט אלומיניום גולמי עוברת בדיקת ספקטרומטריית פליטה אופטית (OES) לאימות הרכב הסגסוגת, בליווי דוחות מבחן מיל (MTR).
· בדיקת מאמר ראשון (FAI):אנו עורכים דוח ממדי FAI מלא על החלק הראשוני של כל הגדרה באמצעות מכונות מדידת קואורדינטות (CMM).
· ניטור- בתהליך:מפעילי CNC בודקים מידות הרכבה קריטיות כל 10 חלקים, עוקבים אחר שחיקת הכלים כדי למנוע סחף ממדי.
· בדיקת שטוחות ויישור:אנו מוודאים את שטוחות המארז על לוחות משטח גרניט טחונים- מדויקים כדי להבטיח פעולה חופשית-.
בדיקה קוסמטית: חלקי האנודיזה לאחר-נבדקים תחת 1000-לוקס התאמת צבע של מנורות למסך עבור ריצות אילגון, שריטות או שונות צבע.
· ייצוא-אריזה מגן בדרגה:כל מארז ארוז בקני קצף בודדים-מותאם אישית של פוליאתילן (PE) ובקרטונים כפולים- כדי למנוע נזקי מעבר.
תרחישי יישומים תעשייתיים ואפשרויות פריסה מבנית
מארזים מהונדסים עבור חללי עבודה מיוחדים, מסופים רפואיים וריצות מותג.
חובבי וקבוצה מותאמים אישית-קנה מותגים
קליפות בילט מותאמות אישית-בעיבוד מדויק התומכות בתצורות משקל נחושת/פליז ברורות ועיצובים ייחודיים להרכבת אטמים.
חללי עבודה משרדיים מסחריים
כיסויים דקים בפרופיל-נמוך המיועדים להגדרות הקלדה ארגונומיות-בעלות השפעה נמוכה בשולחן העבודה.
מסופי בקרה תעשייתיים
מארזי בילט-כבדים, אטומים, לא-נקבוביים המיועדים לקונסולות מפעילים מוקשחות ולסביבות תעשייתיות כבדות-אבק.
ציוד היקפי למשחקים עם ביצועים גבוהים{{0}
מארזי בסיס כבדים הכוללים משקולות מתכתיות משולבות להגברת החיכוך בשולחן העבודה ומניעת החלקה במהלך כניסות אינטנסיביות.
שאלות נפוצות על עיבוד מארז מקלדת אלומיניום
01. האם אתה יכול לייצר מארז מקלדת אלומיניום cnc מותאם אישית?
02.האם אתה מייצר מארז מקלדת אלומיניום בעיבוד cnc 60?
03. האם אתה מציע גימור משטח עבור מארז מקלדת אלומיניום cnc אנודייז?
04. האם אני יכול להזמין אב טיפוס למקלדת אלומיניום cnc לפני ייצור בתפזורת?
05. איך אתה מבטיח מארז מקלדת מעובד cnc באיכות גבוהה?
06. מהם היתרונות של מארז מקלדת מכאנית מאלומיניום cnc billet?
קבל אימות מבני ותמחור ייצור מהיר מצוות ההנדסה שלנו.
מקסם את תפוקת ההרכבה שלך עם עיבוד שבבי מדויק
הימנע מכשלי הרכבה, שפשוף מכסה המפתח וחוסר עקביות בצבע. העלה את קובצי ה-CAD הדו-ממדיים/תלת-ממדיים שלך (STEP, IGS, DXF) היום להערכת DFM מהירה והצעת מחיר הנדסית תוך 24 שעות.
