דיוק CNC מעובד אלומיניום סגסוגת כיתה 6061 T6

ארכיטקטורת מוצר ויכולות עיבוד מרובות-צירים

הנדסת קווי הנעה עם-אינרציה נמוכה באמצעות כרסום גלגלי שיניים CNC רב-מתקדם ללא אילוצי כלי עבודה קשיחים.

Xiamen Dazao Machinery מייצרת-רכיבי ציוד מדויקים עם ביצועים גבוהים באמצעות מתקדםמרכזי כרסום CNC 5 צירים. עוקף כלים ייעודיים לכבישת גלגלי שיניים מסורתיים, תהליך הכרסום הרב{1}}הצירים הישיר שלנו תומך במודולים לא- סטנדרטיים (מודולים 0.5 עד 5.0), זוויות לחץ מותאמות אישית (14.5 מעלות, 20 מעלות) וגיאומטריות גלגל- משולבות.

על ידי מינוף סגסוגות אלומיניום 6061-בדרגה גבוהה-T6, 7075-T6 ו-2024-T3, אנו מייצרים גלגלי שיניים המשיגים הפחתת משקל של 66% בהשוואה לפלדת פחמן בינונית תוך שמירה על תפוקת מתיחה של עד 505 MPa. כל הרכיבים עוברים ניתוח DFM מלא (Design for Manufacturability) לפני העיבוד כדי לייעל את פינוי הכלים, רדיוסי פילה שורש וחלוקת מתח תרמי במהלך הסרת החומר.

ניתוח גורם שורש ושדה-פעולות תיקון נבדקות

ניתוחי פוסט-הנדסיים בעולם האמיתי העוסקים בעיוות תרמי, שפשוף שיניים ותגובת הרכבה בסביבות ייצור.

במקום להסתמך על טענות ביצוע גנריות, אנו מתעדים אתגרי ייצור בפועל מהרצות ייצור קודמות והפרוטוקולים שיושמו כדי למנוע פגמים חוזרים.

הפחתת עיוות תרמי בסגסוגות מטופלות בחום{{0}

לקוח תעופה וחלל הזמין גלגלי שיניים דחופים באמצעות7075-T6 אלומיניום תעופה וחללדורש חוזק מכני גבוה. לאחר כרסום שיניים אחרון, הלקוח ביצע טיפול בחום בתמיסה. הפגת מתחים פנימית גרמה לשגיאות הגובה המצטברות להתרחב ב-0.05 מ"מ, וכתוצאה מכך הילוך רשת לא אחיד ורטט מוגזם.

הקמנו פרוטוקול ניהול תרמי בן 3-שלבים עבור גלגלי שיניים מאלומיניום שעברו טיפול בחום:

1. עיבוד גס ואחריו חישול מאמץ תרמי-ב-345 מעלות.

.2

3. פוסט כרסום גימור סופי-, ולאחר מכן אימות 100% גובה שיניים CMM.

תוצאה הנדסית: דיוק גובה הצליל שלאחר-הטיפול-בחום נשאר באופן עקבי במסגרת ISO 1328 Class 7 (שגיאה מצטברת קטנה מ-0.02 מ"מ או שווה ל-0.02 מ"מ).

הקשחת פני השטח ואיזון דינמי לסל"ד גבוה

גלגלי שיניים RC במהירות גבוהה- כרסום מהסטנדרטאלומיניום 6061-T6חווה שפשוף חמור בצידי השיניים לאחר 3-5 מחזורי פריקה- גבוהים של סוללה תחת מומנט מלא, לצד תהודה דינמית מעל 12,000 סל"ד.

יישמנו חבילת התקשות משטח ואיזון דינמי משולבת:

· יישום שלסוג III קשה אנודיזציה(MIL-A-8625), בניית שכבת תחמוצת אלומיניום בגודל 40–50 מיקרומטר כדי להעלות את קשיות פני השטח ל-Rockwell C 60+.

· כיול איזון דינמי של 100% לתקני ISO 1940 G2.5 עבור רכיבי גלגלי שיניים מעל 50 גרם הפועלים מעל 8,000 סל"ד.

תוצאה הנדסית: חיי השירות התרחבו ב-200%, מבטל פטפוטים-בסל"ד גבוהים והפחתת תלונות על הפשטת שיניים ב-80%.

בקרת נגיעה במפעילי מפרקים רובוטיים

יצרן רובוט שיתופי קיבל גלגלי שיניים בודדים שעומדים בסובלנות ציור באופן עצמאי. עם זאת, בהרכבה הסופית של המפרק, שינויים במרחק-מרכז גרמו לתנודות של תנודות אחוריות בין 0.01 מ"מ ל-0.05 מ"מ, ויצרו שגיאות פס חסר ורעש אקוסטי במהלך היפוכי כיוונים.

הקמנו פרוטוקול צמד-מותאם עבור ערכות כוננים:

· סובלנות עובי שיניים של גלגל השיניים נמדדות לאחר-עיבוד עיבוד וממוינות לקבוצות תת--סובלנות של 0.005 מ"מ.

· גלגלי שיניים נשלחים כסטים מותאמים בסידרה בשילוב עם גלגלי שיניים מתאימים.

· בדיקות גלגול פונקציונליות של 100% על בודקי גלגלים כפולים-מודדים שינויי מרחק מרכז, חלקות רשת והשפעה נגדית.

תוצאה הנדסית: וריאציה של התנגדות מורכבת ננעלת בתוך פחות או שווה ל-0.01 מ"מ על פני קבוצות ייצור שלמות.

תקני ליבה לייצור ופרוטוקולי בקרת איכות

ביטול פגמים תפעוליים באמצעות חישול-הקלה במתח תרמי, ציפוי קשיח של פני השטח והתאמה סלקטיבית של נגיף.

חומר-בקרת פרופיל שיניים מתואמת לטיפול בחום

חנויות עבודות CNC סטנדרטיות טוחנות רכיבי אלומיניום למימדים סופיים ישירות ממלאי צלחות או מוטות גולמיות. מתחי שחול שיוריים גורמים לפרופילי ציוד מוגמרים להתעוות לאורך זמן או תחת עומסים תרמיים.

Dazao מבצעת שלבי הקלה-תרמיים לפני חיתוכים סופיים. עבור סגסוגות 7075 הדורשות חוזק מכני גבוה, המלאי הגולמי עובר מחזור תרמי טרום-. פרופילי שיניים נכרתים באמצעות חריצים פרבוליים מיוחדים-במיקרו-עם חריצים פרבוליים מיוחדים מאלומיניום, מונעים היווצרות של-קצה קצה (BUE) ושומרים על שגיאת רדיוסים של פרופיל שורש בטווח של ±0.008 מ"מ.

הקשחת משטח משולבת ואיזון דינמי

גלגלי שיניים מאלומיניום גולמיים מציגים עמידות ירודה בפני שחיקה. Dazao משלבת שינויים כימיים ופיזיים במשטח ישירות בזרימת העבודה של ייצור הציוד:

· התקשות פני השטח: אילגון קשיח מסוג IIIיוצר שכבת תחמוצת קרמית צפופה (30–50 מיקרומטר) המניבה קשיות מיקרו- של פני השטח עד 450–500 HV.

· טרום-פיצוי גובה צליל אנודיז:נתיבי כלים CNC מפצים באופן אוטומטי על צמיחת הסרט (בדרך כלל 50% חדירה, 50% הצטברות-עלייה) כדי להבטיח שגיאומטריית גובה הציפוי לאחר-תואמת למפרטי ISO Class 7.

· איזון דינמי G2.5:גלגלי שיניים מותקנים על סוכות מדויקות ומאוזנות על מנתחי איזון דינמיים רב-מישוריים, מסירים מסה באמצעות קידוח כיס עיוור באזורי אינטרנט שאינם-מבניים.

התאמה סלקטיבית ובדיקת גליל הרכבה

תאימות ממדית-יחידה אינה מבטיחה העברת כוח חלקה. Dazao מתייחסת למערכות ציוד תואמות כאל מערכות מאוחדות:

· קיבוץ סלקטיבי:שגיאות עובי ושיניים נרשמות באמצעות CMM. גלגלי שיניים הנעה ומונעים מקובצים לרצועות סובלנות תואמות.

· אימות גליל רשת:סטים תואמים נבדקים על ציוד מיוחד לבדיקת ציוד דו-צדדי-בעומסי קפיצים מכוילים.

· סדרה ניתנת למעקב:סטים מותאמים נחרטו בלייזר-עם קודים סדרתיים תואמים כדי למנוע ערבוב פס ייצור-במתקן הלקוח.

ניתוח ביצועי חומרים והטבות הנדסיות-

הערכת חוזק מכני, אינרציה סיבובית ופיזור תרמי מול אפשרויות הילוכים מסורתיות של פלדה ופלסטיק.

יתרונות

· חוזק גבוה-ל-יחס משקל:גלגלי שיניים מאלומיניום כרסום מספקים 1/3 מהמסה של מקבילים מפלדה, ומפחיתים באופן דרסטי את האינרציה הסיבובית ומשיכה של זרם מנוע הנעה בפרופילי האצה דינמיים.

· ביצוע מהיר של אב טיפוס:כרסום CNC רב- ישיר מצריך אפס כיריים ייעודיות, חותכי מעצבים או תבניות הזרקה. שינויי עיצוב מבוצעים ישירות באמצעות עדכוני CAD/CAM.

· פיזור תרמי מעולה:מוליכות תרמית של 130 W/m·K (6061-T6) משילה במהירות חיכוך-שנוצר הרחק מנקודות מגע עם השיניים, ומונעת התפשטות תרמית בריצות מתמשכות במהירות גבוהה.

מגבלות ואסטרטגיות הפחתה

· קשיות משטח נמוכה יותר:אלומיניום לא מצופה נשפשף בקלות תחת חיכוך החלקה מתמשך. הפחתה: דרוש אנודיזציה של מעיל קשיח מסוג III עם הספגת PTFE עבור יישומי מחזור-כבדים-.

· התרחבות תרמית מוגברת:אלומיניום מציג מקדם התפשטות תרמית של ~23 × 10⁻⁶/K (לעומת 11.5 × 10⁻⁶/K עבור פלדה). צמצום: תכנן קצבאות נגיעה ראשונית של שיניים מעט רחבות יותר עבור סביבות פעולה העולה על 80 מעלות.

· מגבלות מודול בכרסום CNC:פרופילי שיניים מתחת למודול 0.5 דורשים כרסניות קצה קטנות במיוחד (<0.3mm diameter), driving up cycle times and tool wear. Mitigation: Wire EDM processes are utilized for micro-module internal gears.

מדריך לבחירה הנדסית לחומרים וגיאומטריות שיניים

התאמת דרגות סגסוגת מבנית ותצורות שיפוע למומנט, מהירות ודרישות סביבתיות הספציפיות שלך.

בחירת חומרים מבניים

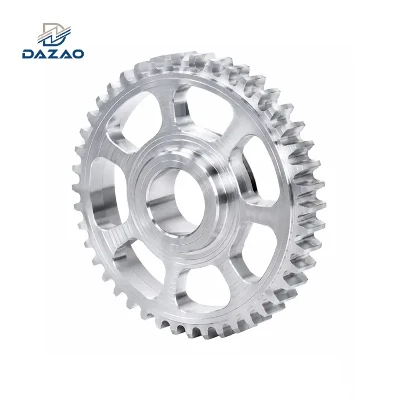

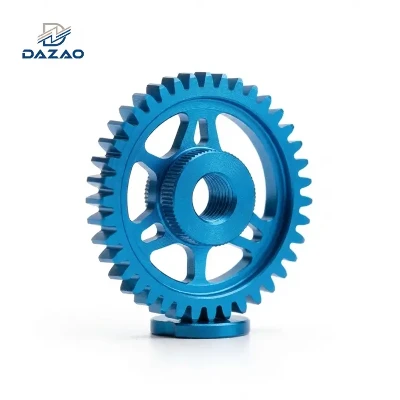

· 6061-T6 אלומיניום:אופטימלי לעומסים נמוכים-עד-בינוניים, מנגנוני כוונון אופטיים, אביזרי RC לרכב ורכיבים הדורשים אילגון צבע דקורטיבי. יכולת עיבוד מעולה ויעילות עלות.

· 7075-T6 אלומיניום תעופה וחלל:מומלץ למפרקי רובוטיקה-גבוהים, קווי הנעה של מזל"ט, מפעילי תעופה וחלל וטבעות גלגלי שיניים מבניות שבהן חוזק התנובה במתיחה שיא (505 MPa) חיוני.

בחירת גיאומטרית שן ציוד

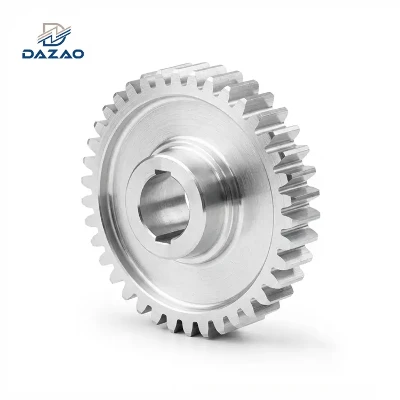

· Spur Gears:התקנה פשוטה, אפס עומסי דחף ציריים, עלות{0}}ייצור מקסימלית. אידיאלי עבור מנגנוני הפחתת מהירות סטנדרטיים.

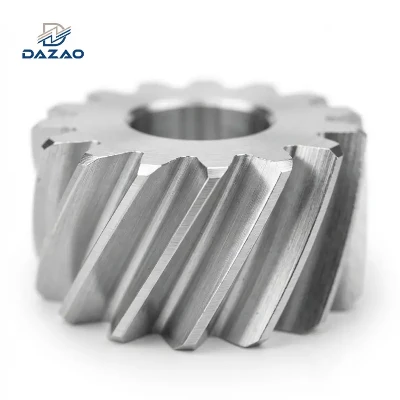

· גלגלי שיניים סליליים:יחס מגע גבוה יותר, חתימה אקוסטית נמוכה יותר, יכולת נשיאת עומס גבוהה יותר. מייצר עומסים צירים; דורש תמיכת מיסב דחף מתאימה.

· גלגלי שיניים פנימיים:בניית סט ציוד פלנטרי קומפקטי. צפיפות העברת מומנט גבוהה במעטפות מרחביות הדוקות.

מפרט טכני מלא ומסגרת סובלנות

מדדי איכות מתוקננים, אילוצי מעטפת עיבוד ודירוגי ISO לרכש ניתן להרחבה.

אבני דרך של זרימת עבודה ברכש ואבטחת איכות

מניתוח DFM CAD ראשוני ועד לבדיקת CMM וייצוא-ארגזי הגנה בדרגה, המבטיחים אפס-מסירה גלובלית של פגמים.

שערים לאבטחת איכות

· אימות חומר גלם:ניתוח כימי ספקטרומטרי ובדיקת קשיות מכנית על כל אצווה נכנסת של בר/לוחות אלומיניום. EN 10204 3.1 דוחות בדיקות חומרים (MTR) מסופקים.

· בדיקת מאמר ראשון (FAI):דוח FAI כולל מלאפריסה מימדית של CMM, תרשימי שגיאה מצטברים של גובה השיניים, ויומני חספוס פני השטח שהוגשו לפני אישור אצווה.

· ב-בקרה סטטיסטית בתהליך:חיטוט אוטומטי ב-CNC בודק קוטרי גובה קריטי כל 10 חלקים; כלי חיתוך מוחלפים באופן שיטתי בהתבסס על ספירת בלאי צד.

· אימות ההרכבה הסופית:בדיקה של 100% לגבי סובלנות קידוח פנימיים, מדדי גובה הברגה, שלמות חזותית של צד השן ובדיקת גלגול זוג בהתאמה אישית-.

· ייצוא-הגנה על ציונים:שיני ציוד עטופות בנפרד בניילון בועות אנטי-סטטי ומעטפות במגשי קצף EVA בהתאמה אישית-חיתוכים בצפיפות גבוהה- בתוך מארזי יצוא מעץ כדי למנוע נזקי פגיעה במשלוח.

יישומים תעשייתיים וסביבות הפעלה קשות

ביצועי העברת כוח מוכחים על פני אוויוניקה תעופה וחלל, מפרקים רובוטיים, קווי הנעה של מזל"טים ומכשירים רפואיים.

מפעילי תעופה וחלל

גלגלי שיניים דורבן 7075-T6 כרסומים המשמשים במנגנוני מיקום משטח טיסה הדורשים צפיפות הספק גבוהה ומזעור משקל מוחלט.

שיתופי רובוט (Cobot) Joints

ערכות גלגלי שיניים סליליות ודורבנות תואמות הפועלות בשלבי הפחתה משניים הרמוניים/פלנטריים קומפקטיים הדורשים ריצוד מינימלי של ירידת גב.

קווי הנע-בביצועים גבוהים למירוץ RC

גלגלי שיניים דובים וגלגלי שיניים מצופים במעיל קשיח שנועדו להספק גבוה-ל-משקל בפלטפורמות מירוץ בקנה מידה 1/8 ו-1/10 הפועלות מעל 10,000 סל"ד.

כונני בדיקה אופטית אוטומטית (AOI).

טבעות גלגלי שיניים 6061-T6 עם אינרציה-נמוכה המספקות אינדקס סיבובי חלק למיקום של מצלמות ראייה.

קבל הצעת מחיר עבור גלגלי שיניים אלומיניום לעיבוד CNC

שאלות נפוצות





01.מדוע גלגלי שיניים מאלומיניום נשחקים מהר יותר מגלגלי שיניים מפלדה, ואיך טיפול משטח קשיח יכול לתקן זאת?

אלומיניום גולמי מפגין קשיות משטח נמוכה (~100-150 HV), מה שמוביל לשחיקה של שיניים דביקות תחת חיכוך החלקה. החלת סוג III Hardcoat Anodizing בונה שכבה קרמית של 40-50μm אלומיניום אוקסיד המגבירה את קשיות פני השטח עד ל-450-500 HV (Rockwell C 60+). בשילוב עם גריז סינטטי מתאים, גלגלי שיניים מאלומיניום אנודייז קשיח תואמים את תוחלת החיים של פלדת פחמן לא מוקשה תוך שהם מציעים הפחתת משקל של 66%.

02.כיצד מונעים מגלגלי שיניים דורבנים מאלומיניום 7075-T6 להתעוות לאחר עיבוד שבבי או במהלך מחזורים תרמיים?

עיוות נובע משחרור של מתחים שיוריים אסימטריים בתוך מלאי אלומיניום שחול במהלך הסרת מתכות כבדות. Dazao מונעת עיוות פרופיל על ידי הצגת תהליך ניהול תרמי בן 3-שלבים: ביצוע עיבוד שבבי גס, הפעלת חישול מאמץ תרמי-ב-345 מעלות, חישוב קצבאות טרום-מלאי פיצוי וביצוע מיקרו-סופי של פרופיל ISO Class 7 כרסום לאחר היישון.

03.איזה סוג שימון מונע התנפלות בנקודות מגע-במהירות גבוהה של הילוכים מאלומיניום?

עבור אלומיניום-על-אלומיניום או אלומיניום-על-רשתות פלדה, שומני נפט סטנדרטיים מתפרקים לעתים קרובות בלחץ גזירה גבוה, וגורם להתפרצות מתכת. אנו ממליצים על חומרי סיכה סינתטיים המכילים PTFE, מוליבדן דיסולפיד (MoS2) או פלואורסיליקון. אילגון קשיח ספוג ב-PTFE- מפחית עוד יותר את מקדמי החיכוך בהחלקה עד ל-0.12, מה שמאפשר-תאימות לשימון יבש לטווח קצר.

04.מדוע-סל"ד גבוהים גלגלי שיניים דורבן מאלומיניום מפשירים שיניים או יוצרים תהודה מוגזמת של קו הנעה?

כשל גבוה-בסל"ד בשן נגרמת בדרך כלל מחוסר איזון דינמי בלתי מופחת בשילוב עם ריכוזי עקה חדים של פילה שורשים. Dazao פותר זאת על ידי הגדלת רדיוסי פילה שורש במהלך יצירת נתיב הכלים של CAD/CAM והגשת כל גלגלי השיניים הפועלים מעל 8,000 סל"ד לנתחי איזון דינמי רב-מישוריים עד לתקני ISO 1940 G2.5.

05. איך משיגים אפס-סובלנות עקבית של רפי-גב או סובלנות הדוקה במפעילי מפרקים רובוטיים?

עיבוד ישיר של גלגלי שיניים דובניים-אפס מוביל לעתים קרובות לקשירה מכנית עקב התפשטות תרמית. אנו משיגים בקרת נגיעה הדוקה (פחות או שווה ל-0.01 מ"מ וריאציה) על ידי מדידת עובי שיניים של גלגל שיניים כרסום ב-CMM, מיון חלקים בודדים לרצועות סובלנות של 0.005 מ"מ, ואספקת צמדי גלגלים מותאמים-בסדרה מאומתים על בודקי גלגול כפול-.

06.האם עלות כרסום CNC מרובה-צירים- יעילה עבור גלגלי שיניים קטנים מאלומיניום מודולים בהשוואה למעבר גלגלי שיניים?

עבור ייצור בנפח-עד-בינוני (1 עד 1,000 חתיכות) או פיתוח אב טיפוס, כרסום CNC מרובה-צירים יעילים יותר- באופן משמעותי מאשר כיריים לכיריים, מכיוון שהוא מבטל רכישות מיוחדות של כלי כיריים (500-2,000 לכל חותך) ועיכובים בהתקנה. כרסום CNC מאפשר גם גיאומטריה משולבת של תכונה-כגון עיבוד פרופיל שן גלגל השיניים, קורים מוארים, פתחי מפתח והרכבת אוגנים בהגדרה אחת.

האץ את עיצוב קו ההינע שלך עם גלגלי שיניים מאלומיניום כרסום מדויק

זקוק לגלגלי אלומיניום קלי משקל-בדיוק גבוה שתוכננו למעטפת המומנט והמהירות הספציפיים שלך?

העלה שרטוטים הנדסיים 2D וקבצי CAD 3D (STEP, IGS או X_T) כדי לקבל הערכת ייצור מקיפה של DFM והצעת מחיר מפורטת תוך 24 שעות.
