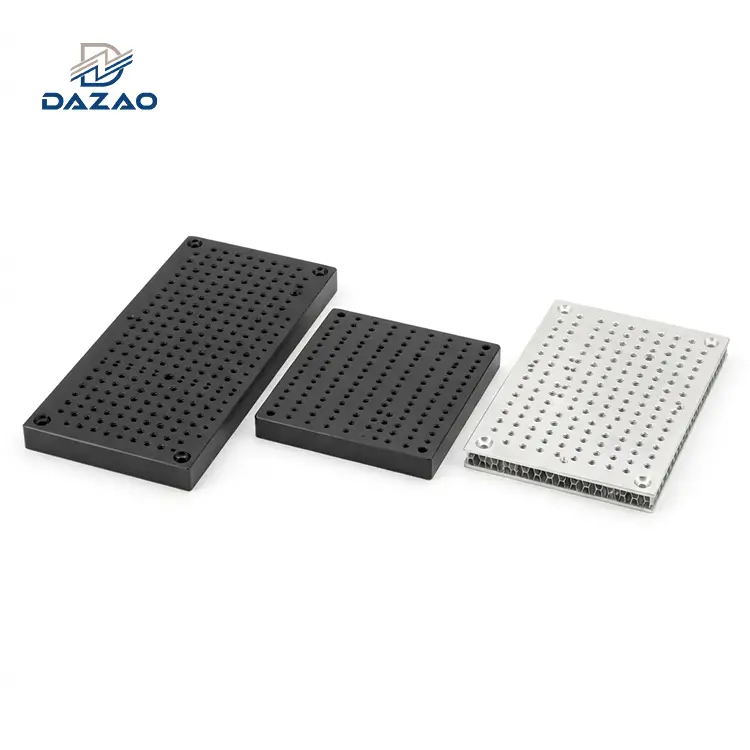

לוחות ספסל ספסל אופטי מאלומיניום מעובד CNC מדויק

יציבות-גבוהה 6061-T6 אופטו-מכאניים שנועדו ליישור תת-מיקרון, תאימות UHV וסחיפה מצטברת אפסית.

מפרט טכני עיקרי ודגשים ברכש:

שטוחות פחות או שווה ל-0.02 מ"מ/מ' נשמרת באמצעות הפגת מתח רב-שלבים.

שגיאת גובה מטריקס קטנה או שווה ל-±0.01 מ"מ על פני כל טווח של 1200 מ"מ.

100% מדידת חוט עבור M6 ו-1/4 אינץ'-20 תושבות אופטיות.

אפשרויות יציאת גז תואמות -בוואקום עד 1x10^-6 Pa.

אימות התאמה מקביל של Thorlabs ישירות במאמרים הראשונים.

זמינים עיצובי ליבת חלת דבש מוצקים וקלים.

אספקת אב-טיפוס למשך 7 ימים עם דוחות FAI ו-Fishness CMM.

Black Anodized Aluminum Optical Breadboard

סקירה כללית של הנדסת מוצר ויכולות כרסום מדויק

יסודות הרכבה קשיחים שנבנו באמצעות כרסום CNC מרובה-צירים עבור מערכות פוטוניקה ולייזר תובעניות.

לוחות ספסל אופטיות אלומיניום בעיבוד CNC מדויק מתוכננים עבור הגדרות אופטו-מכניות-קשיחות גבוהה, יישור לייזר ופלטפורמות מעבדה. תוך שימוש בטוהר- גבוהאלומיניום 6061-T6 ו-7075-T6, לוחות אלו כוללים מטריצות מדויקות של חורים עם דפיקות- בתצורות סטנדרטיות של 25 מ"מ מטריות (M6) או 1- אינצ'ים אימפריאליים (1/4 אינץ'-20). יכולות המכונה מכסות לוחות אלומיניום מוצקים באורך של עד 2000 מ"מ וחלת דבש קלת משקל של לוחות אלומיניום וקשיחות גבוהה.

העיבוד פועלמרכזי עיבוד CNC 4 צירים ו-5 ציריםמבטל שגיאות מיקום מצטברות על פני רשתות חורים גדולים. גימור משטח מיוחד כולל טיפולי קרש לחם אופטי מאלומיניום אנודייז שחור מט לספיגת אור תועה וציפוי כרומט מוליך-נמוך ביציאת גז עבור יישומי לוח לחם אופטי אלומיניום תואמים בוואקום-.

1/2 Inch Thick Aluminum Optical Plate

בסיס-תיאורי מקרה וניתוח כשלים

פתרון פגמים הנדסיים קריטיים בעיוות שטוחות, הצטברות גובה וגזים בתא.

מתח פנימי וסחף-לטווח ארוך

· אירוע:לוח ספסל אופטי 1200 מ"מ על 600 מ"מ על 12.7 מ"מ מוצק מאלומיניום 6061-T6 שנמסר למעבדה של אוניברסיטה אירופאית עמדה במפרט השטיחות הראשוני (0.02 מ"מ/מ') לאחר בדיקת המפעל. לאחר 30 ימי אחסון, הרפיית מתח פנימי גרמה לקשת מרכזית של 0.08 מ"מ, והפרעה את הקואקסיאליות של קרן הלייזר לאורך הנתיב האופטי של 1.2 מ'.

· סיבת שורש:עיבוד קונבנציונלי-בשלב יחיד גרר התפלגות מתח שיורית א-סימטרית על פני השטחים הכרסומים העליונים והתחתונים ללא חישול מאמץ ביניים-.

· פעולת תיקון:הטמיע פרוטוקול הקלה של מתח-שלושה-שלבים: הפגת מתח-בטמפרטורה גבוהה לאחר כרסום גס (345^∘C למשך שעתיים), ייצוב-טמפרטורות נמוכות לאחר חצי-גימור (160^∘C למשך 4 שעות), והזדקנות מלאכותית סופית. הוספה החזקה סטטית של 7-ימים לפני מדידה מחדש סופית של CMM.

· נתוני אימות:צלחות הנתונות לתהליך זה מדגימות סחיפה של שטוחות של פחות או שווה ל-0.005 מ"מ/מ' במשך 6 חודשים של ניטור סטטי.

שגיאת גובה מצטברת במטריצות חורים גדולים עם הברגה

· אירוע:אינטגרטור מערכות אופטי חווה כריכת יישור בעת הרכבה של סדרה של שלבים ליניאריים מרובי-צירים על פני לוח אופטי מאלומיניום מטרי מותאם אישית m6. סובלנות חור-ל-נפרדים עומדות על ±0.02 מ"מ, אך שגיאת מרחק מצטברת הגיעה ל-0.10 מ"מ על פני טווח של 1 מ' בגבול הלוח.

· סיבת שורש:אינטרפולציה ליניארית CNC סטנדרטית שנצברו עופרת-שגיאות התרחבות תרמית של בורג והטיית כלי על פני נתיבי קידוח רציפים-ל-שורה.

· פעולת תיקון:הנדסה מחדש- את אסטרטגיית נתיב הכלים באמצעות מיקום נתונים אחיד ממקור קואורדינטות מרכזי. יישם מודלים של פיצוי תרמי בזמן אמת- על בקר ה-CNC ויישם חלוקת נתיבים אזוריים.

· נתוני אימות:בדיקת מיקום חוט משולבת של 100% באמצעות מכונות מדידת קואורדינטות אופטיות (CMM). הפחתת שגיאת גובה המטריצה המצטברת על פני 1000 מ"מ לקטנה או שווה ל-±0.01 מ"מ.

זיהום יוצא גז בתאים אופטיים-גבוהים

· אירוע:לוח לחם אופטי אלומיניום תואם-לוואקום המותקן בתוך 1×10⁻⁵תא ואקום Pa שיחרר לחות כלואה וחומרים נדיפים אורגניים, מכסה את לחץ בסיס התא ב-1×10⁻⁴Pa וערפול עדשות סיליקה סמוכות.

· סיבת שורש:אילגון שחור חומצה גופרתית סטנדרטי יצר שכבת תחמוצת נקבובית שלכדה כימיה ואדים אטמוספריים.

· פעולת תיקון:מפרטי מצע הוחלפו לבניית ואקום למלאי 6061-T6 -טוהר גבוה,-נמוך. החליף אנודייז שחור סטנדרטי בהמרה של כרומט מוליך כימי לא נקבובי (MIL-DTL-5541) והקימה אפייה תרמית ואקום לאחר עיבוד (150^∘C ב-1×10⁻³אבא למשך 12 שעות).

· נתוני אימות:ניתוח גז שאריות (RGA) אישר כי שיעורי הוצאת הגז ירדו מתחת ל-1×10⁻⁹Torr⋅L/s⋅cm², המאפשר ללחצי תא להגיע ל-1×10⁻⁶אבא.

Metric Aluminum Optical Breadboard M6

פרוטוקולי ייצור מתוקננים ותקני איכות

ביטול חוסר יציבות ממדית-לטווח ארוך באמצעות הפגת מתח תרמי רב-שלבי ומדידה מדויקת.

צנרת ניהול מתח שארית

לוחות אלומיניום סטנדרטיים מתעוותים לעיתים קרובות בעקבות הסרת מתכת. צינור הפגת מתח מבוקר מתבצע בקפדנות:

· עיבוד גס:הסרת נפח מלאי של 80% באמצעות כיס סימטרי-במהירות גבוהה.

· ייצוב תרמי:חישול תנור לפירוק עיבוד-שגרם למתח סריג פני השטח.

· סיום עיבוד שבבי:מעברי גימור-נמוכים-של-חיתוך (פחות מ-0.1 מ"מ או שווה ל-0.1 מ"מ) תוך שימוש בכלי יהלום-יחיד מלוטש של יהלום או מיקרו-גרגיר קרביד למניעת מתח מכני על פני השטח.

· ביקורת יציבות:כל לוחית יישור לייזר מוצקה מאלומיניום בפורמט כבד או גדול- עוברת החזקה של סביבה של 7 ימים ולאחריה סריקה משנית של פרופיל משטח CMM לפני השחרור הסופי.

דיוק מטריצת חוטים ויכולת פעולה הדדית אופטית

· בקרת גובה צבירה מצטברת:מיקומי רשת המטריצה מחושבים באמצעות קיזוז נתונים מרכזיים במקום צעדים מצטברים, תוך שמירה על דיוק רשת בטווח של פחות או שווה ל-±0.01 מ"מ מעל 1000 מ"מ.

· ניקיון החוטים:חורים עיוורים נשטפים באמצעות סילוני ממיסים-בלחץ גבוה כדי להסיר נוזלי הקשה וקוביות מיקרו-אלומיניום.

· בדיקת יכולת פעולה הדדית:יחידות המאמר-ראשונות עוברות התאמה פיזית עם תושבות עמוד אופטי מקבילות של Thorlabs, מה שמבטיח החלפת פלטה אופטית מאלומיניום מקבילה ל-thorlabs ללא חיבור או חוסר התאמה לגובה.

בקרת הסרת גז בוואקום-

עבור יישומי ואקום אולטרה-גבוהים (UHV), גימורים סטנדרטיים אינם מספיקים:

· בחירת מצע:כרטיסיות אלומיניום 6061-T6 עם אישור נמוך-.

· כימיה של פני השטח:ציפוי המרת כרומט מוליך לכל MIL-DTL-5541 Class 1A, הימנעות ממבנים אנודיים נקבוביים.

· אפיית גז:אפייה תרמית בוואקום מסלקת חומרים אורגניים נדיפים ולחות שנספגה לפני אריזה אטומה בחדר נקי.

Large Aluminum Optical Bench Mat

מפרט טכני מלא ומגבלות סובלנות

פרמטרים כמותיים עבור דרגות חומרים, גימורי משטח, דיוק גובה המטריצה ומגבלות יציאת גז.

פרמטר / מימד	מפרט סטנדרטי	מפרט-בדיוק גבוה / מותאם אישית
אפשרויות חומר	אלומיניום 6061-T6, 7075-T6, 2024-T3	גבוה-טוהר נמוך-הכללה 6061-T6 (דרגת UHV)
מבנה צלחת	צלחת מוצקה, קל משקל	ליבת חלת דבש מאלומיניום עם עורות מלוכדים
טווח עובי	12.7 מ"מ (1/2 אינץ') עד 25.4 מ"מ (1 אינץ')	מותאם אישית 6.0 מ"מ עד 50.0 מ"מ
מקסימום מעטפת עיבוד שבבי	1500 מ"מ x 1000 מ"מ x 500 מ"מ	2200 מ"מ על 1200 מ"מ על 300 מ"מ
שטוחות פני השטח	פחות או שווה ל-0.05 מ"מ/מ"ר	פחות או שווה ל-0.02 מ"מ/מ"ר (נבדק על לוחית משטח CMM)
אפשרויות רשת חורים	M6 על רשת 25 מ"מ / 1/4"-20 על רשת 1 אינץ'	מטריצות חורים מותאמות אישית, משועממים, דפוסים מעורבים
דיוק גובה חורים	±0.02 מ"מ (לא-מצטבר)	±0.01 מ"מ (מצטבר מעל 1000 מ"מ)
Counterbore Tolerance	ISO 2768-m	עומק ±0.05 מ"מ, קוטר +0.05/−0.00 מ"מ
חספוס פני השטח	רא 1.6 מיקרומטר	Ra 0.8 מיקרומטר (פנים טחונות)
גימורים משטחים	אנודייז שחור (סוג II), אנודייז ברור	שחור מט (לא-רפלקטיבי), המרת כרומט
ביצועים יוצאי גז	שימוש אטמוספרי סטנדרטי	<1×10⁻⁹Torr⋅L/s⋅cm²(תואם UHV)
זמן אספקה	7 ימי עבודה (אבטיפוס)	10-15 ימי עסקים (קבוצות ייצור)

Thorlabs Equivalent Aluminum Optical Plate

לוחות אלומיניום CNC מדויקים לעומת מצעי ספסל מסורתיים

השוואת ביצועים מול ייצורי מתכת, שולחנות ברזל יצוק ושחולים מודולריים.

תכונה / מדד	לוחות אלומיניום CNC מותאמים אישית	לוחות מוטבעים מתכת	שולחנות הרכבה מברזל יצוק	מערכות שחול מודולריות
יציבות שטוחות	גָבוֹהַ(פחות או שווה ל-0.02 מ"מ/מ"ר)	נמוך (בכפוף לקפיצה חזרה)	גבוה (כבד, משכך רטט)	בינוני (כפיפת מפרקים)
יעילות משקל	גבוה (צפיפות מסה נמוכה)	גבוה (קיר מבני דק)	נמוך מאוד (כבד במיוחד)	גבוה (פרופילים חלולים)
עומק/חוזק חוט	עומק מעורבות מלא	גרוע (דורש אגוזים)	מְעוּלֶה	מוגבל ל-T-משבצות
דפוסי חורים מותאמים אישית	100% CNC בצורה חופשית	תוקן על ידי כלי עבודה קשיחים	עלות גבוהה לקידוח/ברז	קבוע על חריצי אקסטרוזיה
תאימות ואקום	גבוה (עם טיפול)	גרוע (לכידת שמן משותפת)	גרוע מאוד (ליהוק נקבובי)	לְמַתֵן
NRE / עלות כלי עבודה	$0 (CAD ישיר ל-CNC)	גבוה (עלות קוביית הטבעה)	גבוה (דפוס ליהוק)	נָמוּך

Aluminum Optical Plate With Counterbored Holes

מדריך לבחירה אופטו-מכאנית ומטריצת מצע

התאמת מבנים מוצקים לעומת חלת דבש וטיפולי משטח לסביבת ההפעלה המדויקת שלך.

בחירת תצורה מבנית

· לוחות אלומיניום מוצקים:בחר עבור מסה תרמית גבוהה, קשיחות מבנית מקסימלית והגדרות הרכבה צפופות. מומלץ עבור נתיבי לייזר-בהספק גבוה והתערבות אופטית מדויקת.

· לוחות ליבת חלת דבש:בחר כאשר יש למזער את משקל המערכת הכולל מבלי לאבד את קשיחות הכפיפה. אידיאלי עבור אסדות בדיקה ניידות, פלטפורמות אופטיות מוטסות ומכלולי ראייה רובוטיים-של-זרועות.

בחירת חוט סטנדרטית

· רשת M6 מטרית (מרווח של 25 מ"מ):תצורה סטנדרטית עבור תושבות אופטיות באירופה ובאסיה, שלבים אופטו-מכאניים ומסגרות ראייה תעשייתיות.

· רשת אימפריאלית 1/4 אינץ'-20 (מרווח 1 אינץ'):תצורה סטנדרטית עבור חומרת מעבדה בצפון אמריקה ומכלולים אופטו-מכניים סטנדרטיים של Thorlabs או ניופורט.

יישום-מטריצת גימור משטח ספציפית

· מעבדות אופטיקה סטנדרטיות:לְפַרֵטאילגון שחור מט מסוג II. Absorbs >95% מהאור הנראה תועה ועמיד בפני שריטות פני השטח מעמודי הרכבה מנירוסטה.

· תאי ואקום-גבוהים / תרמיים:ציין המרת MIL-DTL-5541 כרומט מוליך בשילוב עם אלומיניום 6061-T6 בטוהר גבוה כדי לשמור על מגבלות יציאת גז מתחת ל-1×10⁻⁹Torr⋅L/s⋅cm².

· ציוד שדה-גבוה / נייד:ציין Anodizing Type III Hardcoat (עובי 25–50 מיקרומטר) כדי למנוע שריטות פני השטח במהלך מיקום מחדש של רכיבים תכופים.

Vacuum Compatible Aluminum Optical Breadboard

אבטחת איכות וצינור מטרולוגיה רב-שלבית

בקרת איכות קפדנית בת 6 שלבים מאימות בילט גולמי ועד למיפוי משטח CMM סופי.

1. אימות חומר גלם:תעודות בדיקת חומרים (MTC) המאמתות את ההרכב הכימי וחוזק התפוקה המכני נבדקות עבור כל חלקת אלומיניום. אימות טוהר-נמוך מוחל על מלאי בדרגת ואקום-.

2. בדיקת מאמר ראשון (FAI):כולל שלםבדיקת מימד 3D CMM, מדידת חוטים באמצעות מדדי תקע מסוג 6H או 2B, ומדידות חספוס פני השטח באמצעות מדידת פרופיל מגע.

3. ב-ניטור תהליכים:מכונות CNC משתמשות במכשירי לייזר כדי לעקוב אחר שחיקה של קצה חיתוך, ולמנוע סחיפה של גובה חוט על פני פריסות חורים מטריצות גדולות.

4. בדיקות אופטיות מיוחדות:

· מיפוי שטוחות:נמדד על לוחות משטח גרניט מסוג Class 00 באמצעות חיטוט CMM מרובה-נקודות.

· אימות מעורבות שרשור:בדיקת התאמה באמצעות עמודים אופטיים סטנדרטיים על פני מיקומי רשת פינות, מרכז והיקפי.

· הסמכה להוצאת גז:חלקים בדרגת ואקום- מאומתים באמצעות נתוני ניתוח גז שאריות (RGA).

5. בדיקה סופית ואריזת ייצוא:הלוחות מנוקים-בממס כדי לחסל את נוזלי החיתוך, עטופות בסרט אנטי-לא שוחק-, ומכוסות במארזי עץ מותאמים-מרופדים בקצף כדי למנוע עיוות משטח שטוח במהלך תחבורה בינלאומית.

Lightweight Aluminum Honeycomb Optical Plate

סביבות יישומים תעשייתיים מיוחדים

ביצועים מוכחים במיקרוסקופיה, עיבוד לייזר, בדיקות UHV ומערכות ראייה ניידות.

פלטפורמות מיקרוסקופיה ביולוגית ופלואורצנטית

לוחות בסיס גבוהים-שמספקים פלטפורמות הרכבה יציבות-דוממות רעידות לעדשות אובייקטיביות, מפצלי אלומה ומצלמות EMCCD ברגישות גבוהה-.

יישור מערכות לייזר תעשייתיות-גבוהות

מכלולי לוח אופטיים מאלומיניום אנודייז שחור יציבים שנועדו לספוג השתקפויות תועים וקרן עיגון-לעיצוב ראשי גלבו, מראות ואופטיקה של מיקוד.

תאי בדיקה אופטיים בוואקום

הגדרות לוח לחם אופטי מאלומיניום תואמות ואקום הפועלות בתוך תאי בדיקות סביבתיות תרמיות-בוואקום עבור חיישני לוויין ומטענים אופטיים.

מערכות ראיית מכונה אוטומטיות

תת-מכלולי לוחות אופטיים של חלת דבש מאלומיניום קלות משקל- המותקנות ישירות על זרועות רובוט תעשייתי 6-צירים לסריקת פגמים מוטבעת בזמן אמת.

קבל הצעת מחיר עבור צלחות ספסל אופטיות מאלומיניום

שאלות נפוצות

01.מדוע לוחות לחם אופטיים גדולים מאלומיניום מתעוותים עם הזמן וכיצד מונעים עיוותים-לטווח ארוך?

מתח שיורי פנימי כתוצאה משיחול גולמי או כרסום גס במהירות-תוקפנית משתחרר באיטיות במשך שבועות, ומושך את לוחות האלומיניום הלא-חושים מהשטוח. עיוות נמנע על ידי ביצוע של שלושה-שלבי מחזור שחרור מתח תרמי-(345^∘C post-roughing, 160^∘C post-חצי-גימור) ואכיפת החזקת CMM סטטית של 7 ימים לפני גימור השטח הסופי.

02.האם אילגון שחור גורם להפרעות של חוט או לקישור גובה על M6 ו-1/4 אינץ'-20 חורים נקזים?

אילגון שחור סטנדרטי מסוג II מוסיף 10-20 מיקרומטר של הצטברות תחמוצת לכל משטח, מה שמצמצם את קוטרי גובה הברגה הפנימי ומסכן לאחר חיבור. ברזי פתיל מקבלים פיצוי-לפני עיבוד, וכל פתיל מאומת ב-100% באמצעות מדדי 6H או 2B go/no-go לאחר אילגון.

03.איך מונעים יציאת גז בעת הצבת לוחות אלומיניום בתוך תאי ואקום גבוהים-?

אילגון גופרתי סטנדרטי לוכד מולקולות מים ושמני חיתוך נדיפים בתוך שכבות אנודיות נקבוביות. עבור הגדרות ואקום גבוהות,-טוהר נמוך-מלאי 6061-T6 משולב עם המרה של כרומט כימי לא-נקבובי (MIL-DTL-5541) ו-150^∘אפיית ואקום תרמית C, שמירה על שיעורי יציאת הגזים מתחת ל-1×10⁻⁹Torr⋅L/s⋅cm².

04.האם הלוחות האופטיים המותאמים אישית הללו תואמים ישירות לתליונים מסחריים ולשלבים ליניאריים?

כֵּן. מרווחי גובה הרשת (25 מ"מ מטרי או 1-אינץ' אימפריאלי), קידוחי חורים ופרמטרים של עומק הברגה עומדים בקפדנות בתקני הרכבה אופטיים מסחריים. בדיקות-ראשונות של המאמר מתאימים לעמודי נירוסטה סטנדרטיים על פני עמדות רשת של קצה, מרכז ופינה כדי להבטיח הכנסת חוט חלקה.

05.מתי מהנדס צריך לבחור פלטת אלומיניום מוצקה לעומת לוחית ליבת חלת דבש קלת משקל?

לוחות אלומיניום מוצקים של 12.7 מ"מ או 25.4 מ"מ מספקים אינרציה תרמית גבוהה, שיכוך מקומי מעולה וגמישות הרכבה צפופה עבור הגדרות לייזר נייחות. מבני ליבת חלת דבש מפחיתים את המסה הכוללת של עד 65% תוך שמירה על קשיחות כיפוף, מה שהופך אותם לאידיאליים עבור שלבי תנועה דינמיים, מטענים מוטסים או אסדות ראייה ניידות.

06.האם ניתן לשלב קידוחי הרכבה לא-סטנדרטיים או רשתות מטריות/אימפריאליות מעורבות על צלחת אחת?

כֵּן. מכיוון שכל צלחת כרסום ישירות על מכונות CNC מרובות-צירים, שקעים מותאמים אישית להרכבה היקפית, חורי פיני יישור וגדלי חוט מעורבים (למשל, רשת M6 עם תושבות היקפי M4) משולבים ישירות מדגם ה-CAD התלת-ממדי שלך ללא עלויות כלי עבודה קשיחים.

שלח את קובצי ה-CAD שלך לקבלת משוב מיידי על ייצור ותמחור שקוף.

שלח קבצי 2D/3D CAD שלך (STEP, IGS או PDF) להערכת ייצור מקיפה של DFM והצעת מחיר מפורטת תוך 24 שעות.
